WPK - die Hardware

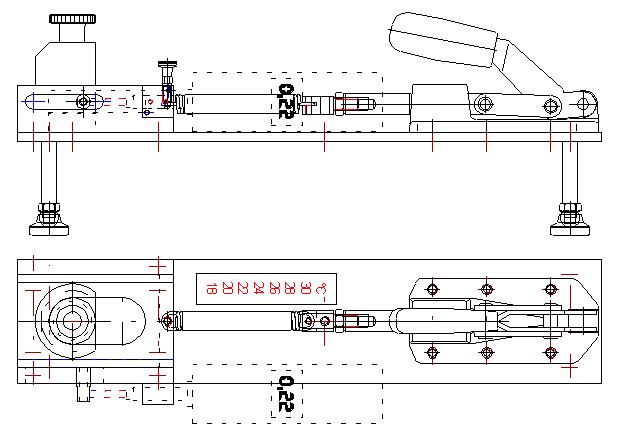

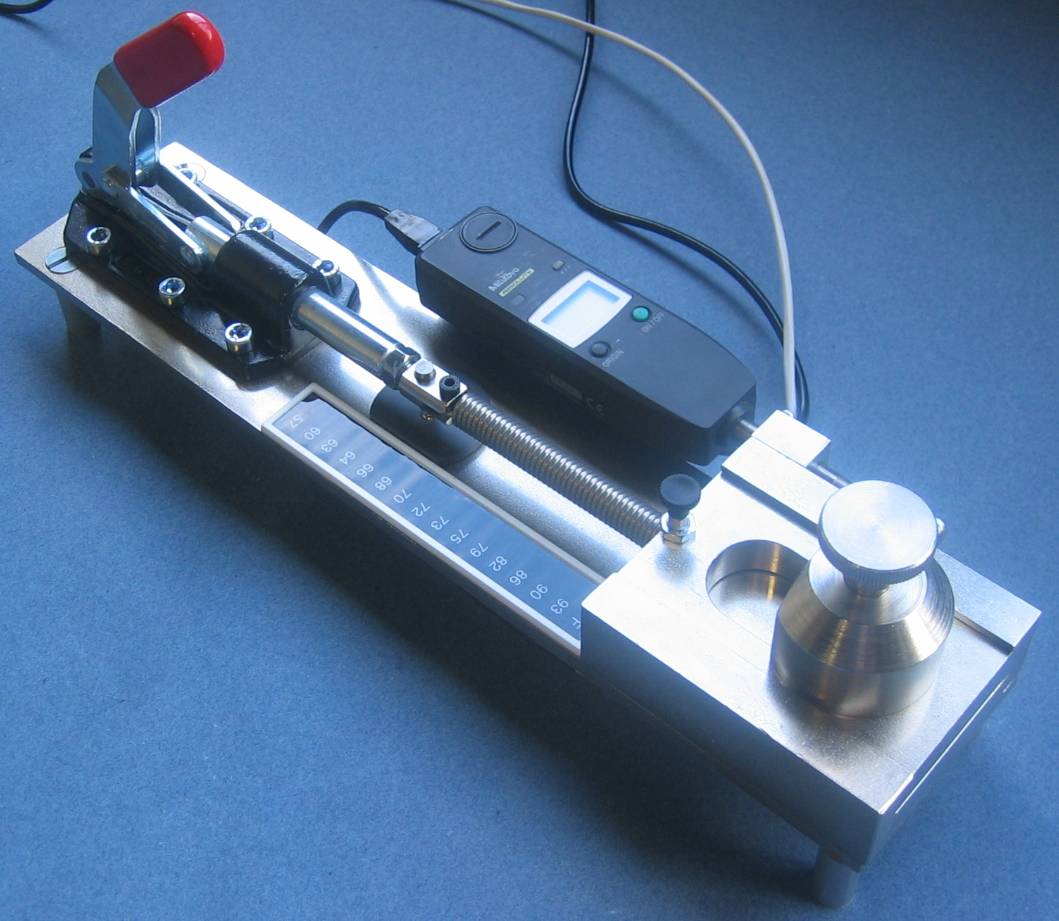

Für die Prüfung der Rundproben 30 mm wurde eine einfache Vorrichtung entwickelt. Die Probe wird hierbei in eine Aufnahmebohrung eingelegt und von einem Haltemechanismus vertikal fixiert. Ein Schlitten leitet über eine Feder die notwendige Scherkraft ein. Die Relativverschiebung wird mit eine Messuhr mit Datenausgang gemessen. Ein Sensor meldet den Prüfbeginn. Die aktuelle Temperatur wird durch einen LC-Streifen angezeigt.

Die Proben werden vor der Prüfung zur Temperierung für ca. 1 Stunde neben der Vorrichtung gelagert. Im Messprogramm werden die Produktionsparameter erfasst und die Messung gestartet. Dann wird die Probe eingelegt und die Scherkraft aufgebracht. Das Messprogramm erkennt den Beginn der Prüfung. Alles weitere läuft automatisch ab. Die Daten werden aufgezeichnet und in einer Datenbank gespeichert.
